Дисплеи базового экрана монитора HITACHI Zaxis

Гидравлический  экскаватор класс 330-3

Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите info@mobile-mechanics.ru

звоните 8 929 5051717

             8 926 5051717



ОПИСАНИЕ
Перечень функций
Базовый экран



1- Дисплей рабочего режима
2- Дисплей автоматического переключения на частоту вращения холостого хода
3- Дисплей крана ML (Ограничитель грузового момента) или Дисплей сигнализатора перегрузки (по спец. заказу)
4- Дополнительное рабочее оборудование
5- Дополнительное рабочее оборудование
6- Дисплей свечей предпускового подогрева
7- Дисплей рабочего режима
8- Счетчик часов наработки
9- Дисплей крана ML (Ограничитель грузового момента)(по спец. заказу)
10- Указатель уровня топлива
11- Дисплей почты (по спец.заказу)
12- Дополнительное рабочее оборудование
13- Дисплей расхода топлива
14- Часы
15- Выбор экрана
16- Меню
17- Выбор дополнительного рабочего оборудования
18 - Переключатель почты (по спец. заказу)
19 - Выбор крана ML (Ограничитель грузового момента) (по спец. заказу)
20 - Переключатель рабочего режима
21 - Кнопка возврата базового экрана
22 - Указатель температуры охлаждающей жидкости



• Дисплей измерительных приборов Показания всех измерительных приборов посту­пают от всех контроллеров (МС, ICF и ECM) че­рез CAN (сеть связи контроллеров) на монитор.

Приборы, показания которых отображаются на мониторе

1. Указатель температуры охлаждающей жидко­сти
2. Счетчик часов наработки
3. Указатель уровня топлива
4. Часы

• Дисплей режима работы

На основании сигналов, полученных от основного контроллера (МС) через CAN (сеть связи кон­троллеров) на мониторе отображается исполь­зуемое рабочее оборудование.

Режим копания

Режим рабочего оборудования
Гидромолот

Бетоноизмельчитель

Бетонолом

Вибромолот

Прочие

ПРИМЕЧАНИЕ: Обозначения на мониторе и схеме Hitachi одинаковые.

Монитор	Схема Hitachi
Гидромолот 1	Гидромолот 1
Гидромолот 2	Гидромолот 2
Бетоноизмельчитель 1	Бетоноизмельчитель вторичного дробления 1
Бетонолом 1	Бетоноизмельчитель первичного дробления 1

• Дисплей автоматического переключения на час¬тоту вращения холостого хода (1)

При выборе автоматического переключения на частоту вращения холостого хода посредством переключателя, расположенного на панели переключателей, на дисплее отображаются данные, полученные от основного контроллера (МС) че¬рез CAN (сеть связи контроллеров).
При повороте переключателя автоматического переключения в положение ON (Включено) дан¬ные на дисплее мигают в течение 10 секунд.

• Дисплей ограничителя грузового момента (кра­новый режим) или сигнализатора перегрузки (2) (по специальному заказу)

Крановый режим

При повороте переключателя кранового режима или переключателя режима передвижения с подвешенным грузом в положение ON (Включе­но) на дисплее кранового режима отображаются данные.

Дисплей сигнализатора перегрузки

Система измеряет величину подвешенного груза по сигналу датчика давления в поршневой по¬лости гидроцилиндра. При выявлении перегрузки на дисплее отображается сигнал перегрузки (смотрите стр. Т2-1-34).

• Дисплей свечей предпускового подогрева (3)

Когда ток от блока управления двигателем (ЕСМ) подается к свечам предпускового подогрева, на дисплее отображается информация, соответствующая сигналу, поступающему от ЕСМ.

• Дисплей почасового расходования топлива (4)

В соответствии с сигналом, поступающим от блока управления двигателем (ЕСМ) на основной контроллер (МС) через CAN (сеть связи контроллеров) на дисплее отображается потребляемое количество топлива.

• Дисплей неисправности топливного датчика

В случае неисправности топливного датчика или электропроводки между топливным датчиком и монитором на топливном датчике отображается соответствующая информация.

• Дисплей неисправности датчика температуры охлаждающей жидкости

В случае неисправности датчика температуры охлаждающей жидкости или электропроводки между датчиком температуры охлаждающей жидкости и монитором на датчике температуры охлаждающей жидкости отображается соответ­ствующая информация.

• Дисплей предупреждения неисправности и дис­плей устранения неисправности

Указания о неисправности отображаются в ниж­ней части экрана в соответствии с сигналами, поступающими от каждого из контроллеров через CAN (сеть связи контроллеров). Каждой кон­кретной неисправности соответствует инструкция по ее устранению, которую можно вызвать на­жатием кнопки.

• Поиск неисправностей

Этот экран отображает коды неисправности в соответствии с сигналами, поступающими от информационного контроллера (ICF) через CAN (сеть связи контроллеров).

• Версия контроллера

Этот экран отображает версию контроллера.

• Режим мониторинга

Этот экран отображает данные о температуре и давлении, полученные от каждого из контролле¬ров через CAN (сеть связи контроллеров). Нажатием кнопки можно удержать отображаемую информацию.

• Условия работы

Этот экран отображает данные о числе часов наработки, количестве использованного топлива и почасовом расходовании топлива, зарегистрированные монитором.

• Условия работы

Этот экран отображает данные о числе часов наработки, количестве использованного топлива и почасовом расходовании топлива, зарегистрированные монитором.

• Регулировка подачи насоса 2 (только для машин с дополнительным оборудованием, поставляемым по специальному заказу)

При использовании дополнительного оборудования точная регулировка подачи насоса 2 осуществляется кнопками 1 и 2. Сигналы от монитора передаются на основной контроллер (МС) через CAN (сеть связи контроллеров).
При использовании гидромолота 1 или 2 основной контроллер (МС) регулирует подачу насоса 2 посредством электромагнитного клапана ограничения максимальной подачи насоса 2.

При использовании бетонолома 1 или бетоноизмельчителя 1 основной контроллер (МС) регулирует подачу рабо¬чей жидкости от насоса 2 к бетонолому или бетоноизмельчителю посредством электромагнитного клапана управления подачей в контур дополнительного рабочего оборудования (смотрите подраздел "Системы управления").



Тип рабочего оборудования	Контур двухскоростного селекторного переключателя	Контур селекторного клапана	Контур гидроаккумулятора	Контур давления срабатывания предохранительного клапана вторичного контура управления	Управление подачей насоса 2	Управление подачей в контур дополнительного рабочего оборудования
Гидромолот 1	Выключено	К гидробаку	Выключено	Включено	Включено	Выключено
Гидромолот 2	Выключено	К гидробаку	Включено	Выключено	Включено	Выключено
Бетоноизмельчитель 1	Включено	К гидрораспределителю	Выключено	Выключено	Выключено	Включено
Бетонолом 1	Включено	К гидрораспределителю	Выключено	Выключено	Выключено	Включено

ПРИМЕЧАНИЕ: Обозначения на мониторе и схеме Hitachi одинаковые.



Монитор	Схема Hitachi
Гидромолот 1	Гидромолот 1
Гидромолот 2	Гидромолот 2
Бетоноизмельчитель 1	Бетоноизмельчитель вторичного дробления 1
Бетонолом 1	Бетоноизмельчитель первичного дробления 1

• Выбор рабочего оборудования (только для машин с дополнительным рабочим оборудованием, поставляемым по специальному заказу)

На этом экране отображаются режим копания и режим рабочего оборудования, заданные по­средством Dr. ZX.

ПРИМЕЧАНИЕ: В состоянии поставки маши­ны заданы следующие 5 ре­жимов рабочего оборудования

1. - Копание
2. - Гидромолот 1
3. - Гидромолот 2
4. - Бетоноизмельчитель 1
5. - Бетонолом 1

ПРИМЕЧАНИЕ: Обозначения на мониторе и схеме Hitachi одинаковые



Монитор	Схема Hitachi
Гидромолот 1	Гидромолот 1
Гидромолот 2	Гидромолот 2
Бетоноизмельчитель 1	Бетоноизмельчитель вторичного дробления 1
Бетонолом 1	Бетоноизмельчитель первичного дробления 1

• Настройка экрана заднего вида на мониторе

Нажатием клавиши на экран монитора вызываются режимы ON (Включено) и OFF (Выключено) системы автоматического управления для переключения на экран заднего вида; при передвижении можно выполнить настройку времени управления и формата на экране камеры заднего вида.

ВАЖНО: Камера заднего вида настроена на работу в режиме зеркального изображения. Поэтому обычное изображение появляется на экране монитора, если настройка изображения на экране выполнена в зеркальном режиме. Если же камера заднего вида настроена на работу в обычном режиме, на экране монитора появится зеркальное изображение.

• Показатели технического обслуживания

На этом экране отображаются показания счет­чика часов наработки во время замены компо­нентов и время в часах, оставшееся до сле­дующей замены.

Когда на экране отображается список подлежа­щих замене компонентов, запись выполненной замены осуществляется путем выбора соответствующего компонента из списка.

• Настройка периодичности переключения эк­рана ON/OFF ((Включено/Выключено)

Установите интервал замены для каждого компонента, подлежащего замене.

• Компоненты, включенные в список подлежащих замене

Моторное масло

Масляный фильтр двигателя

Рабочая жидкость гидросистемы

Фильтр рабочей жидкости системы управления

Полнопоточный фильтр рабочей жидкости гидросистемы

Масло редуктора привода насосов

Масло редуктора привода передвижения

Масло редуктора привода вращения поворот­ной части

Пластичная смазка подшипника опорно-пово­ротного устройства

Фильтр воздухоочистителя

Клиновой ремень привода кондиционера от двигателя

Топливный фильтр

Фильтр кондиционера

• Настройка языка меню

Выберите язык из предложенных на экране в соответствии с производственной необходимо­стью.

• Почта (функция по специальному заказу)

Передает запросы - такие как общий запрос, запросы на пополнение запаса топлива, сервисное техническое обслуживание и другие на почтовый экран.
Содержимое сообщений регистрируется информационным контроллером (ICF) и передается на центральный сервер через терминал спутниковой связи.



• Сигнализатор перегрузки (только для машин с дополнительным оборудованием, поставляемым по специальному заказу)

ВАЖНО: Для использования сигнализатора перегрузки следует его включить посредством Dr. ZX.
Измерение величины подвешенного груза осуществляется на основании сигнала давления от датчика в поршневой полости гидроцилиндра стрелы. При наличии перегрузки на экране появляется соответствующее сообщение и включается зуммер.
1.    Если величина подвешенного груза превышает допустимую, датчик давления в поршневой полости гидроцилиндра стрелы (поставляется по специальному заказу) передает сигнал на основной контроллер (МС).

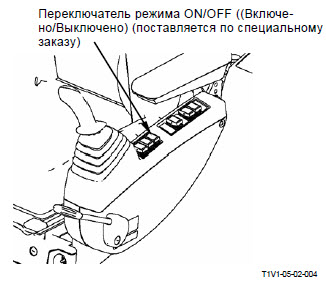

2.    При повороте переключателя ON/OFF ((Включено/Выключено)    (поставляется по специальному заказу) в положение ON (Включено) на экране монитора появляется соответствующее сообщение и включается зуммер, в соответствии с сигналом, посту¬пившим от основного контроллера (МС) через CAN (сеть связи контроллеров).

3.    Если перегрузка устраняется, сообщение о ней исчезает с экрана монитора и зуммер выключается.
ПРИМЕЧАНИЕ: Даже если при выполнении работы включен любой другой экран, кроме базового, при возникновении перегрузки открывается базовый экран монитора, появляется сообщение о перегрузке и включается зуммер. Даже после устранения перегрузки базовый экран сохраняется до окончания работы.
