ОПИСАНИЕ
Электрическую систему можно условно разделить на основную цепь, цепь контроля и цепь управления.
- Основная цепь
Обслуживает работу двигателя и его вспомогательных устройств
- Цепь контроля
Состоит из приборов, датчиков и переключателей и предназначена для отображения на дисплее эксплуатационного состояния машины.
- Цепь управления (смотрите подраздел "Система управления" в разделе "СИСТЕМЫ")
Состоит из цепей управления двигателем, насосами и клапанами. Каждая цепь включает в себя исполнительные механизмы - такие как электромагнитные клапаны, основной контроллер (МС), блок управления двигателем (ЕСМ), блоки переключателей, датчики и реле давления.
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА (ОБЩИЙ ВИД)
1 - Ковш
2 - Гидроцилиндр ковша
3 - Рукоять
4 - Запорный клапан для предотвращения разрыва шлангов (гидроцилиндр рукояти)
5 - Гидроцилиндр рукояти
6 - Верхняя секция стрелы
7 - Запорный клапан для предотвращения разрыва шлангов (гидроцилиндр верхней секции стрелы)
8 - Гидроцилиндр верхней секции стрелы
9 - Клапан управления верхней секцией стрелы (только для машины с двухсекционной стрелой)
10 - Рабочее освещение
11 - Топливный датчик
12 - Датчик температуры рабочей жидкости гидросистемы
13 - Блок электромагнитных клапанов
14 - Электромагнитный клапан ограничения максимальной подачи насоса 2
Электрическая система (в кабине)
1 - Выключатель остановки двигателя
2 - Радиоприемник
Электрическая система (задний блок)
1 - Основной контроллер (МС)
2 - Блок плавких предохранителей
3 - Разъем прибора Dr. ZX (используется как разъем для загрузки прибора)
4 - Информационный контроллер (ICF)
5 - Система спутниковой связи (по специальному заказу)
6 - Реле стартера 2 (R5)
7 - Реле блокировки стартера (R4)
8 - Реле выключения кондиционера (R12)
9 - Реле звукового сигнала системы безопасности (R3)
10 - Реле кондиционера (R11)
11 - Реле блокировки системы управления (R12)
12 - Реле защиты от перегрузки (R1)
13 - Реле стеклоочистителя (R6)
14 - Реле осветительных приборов 1 (R7)
15 - Реле максимальной производительности кондиционера (R13)
16 - Реле осветительных приборов 2 (R8)
17 - Основное реле электронного блока управления двигателем (ЕСМ) (R14)
18 - Реле стеклоомывателя (R9)
19 - Реле включения звукового сигнала (R10)
Электрическая система (панель переключателей)
1 - Выключатель стеклоочистителя/омывателя
2 - Выключатель рабочего освещения
3 - Переключатель управления двигателем
4 - Выключатель автоматического переключения на частоту вращения холостого хода
5 - Переключатель режима мощности
6 - Переключатель режима передвижения
Электрическая система (место для размещения)

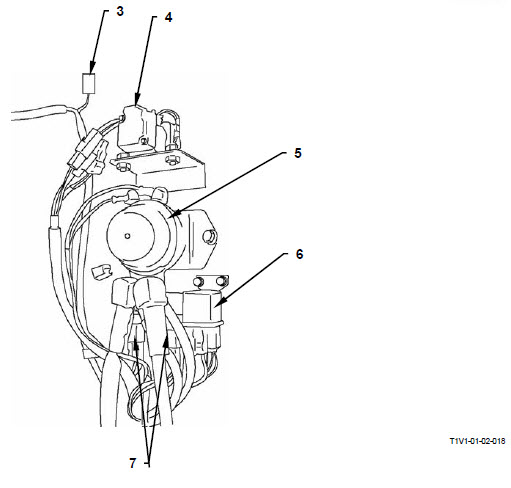

Электрическая система (реле)
1 - Датчик атмосферного давления
2 - Датчик температуры нагнетаемого воздуха
3 - Датчик давления свежего воздуха
4 - Реле стартера 2
5 - Реле аккумуляторной батареи
6 - Реле свечей предпускового подогрева
7 - Плавкий элемент
