Неисправность пропорционального электромагнитного клапана
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11400-2 |
Ненормальный ток обратной связи от электромагнитного клапана управления ограничением максимальной подачи насоса 2 |
Ток: Не менее 920 мА или не более 60 мА |
Управление ограничением подачи насоса 2. |
|
11400-3 |
Ненормальный высокий ток обратной связи от электромагнитного клапана управления ограничением максимальной подачи насоса 2 |
Ток: Не менее 920 мА |
Управление ограничением подачи насоса 2. |
|
11400-4 |
Ненормальный низкий ток обратной связи от электромагнитного клапана управления ограничением максимальной подачи насоса 2 |
Ток: Не более 56 мА |
Управление ограничением подачи насоса 2. |
|
11401-2 |
Ненормальный ток обратной связи от электромагнитного клапана управления крутящим моментом |
Ток: Не менее 920 мА или не более 60 мА |
Управление с учётом частоты вращения Управление увеличением крутящего момента при передвижении Управление уменьшением крутящего момента насоса для дополнительного рабочего оборудования |
|
11401-3 |
Ненормальный высокий ток обратной связи от электромагнитного клапана управления крутящим моментом |
Ток: Не менее 920 мА |
Управление с учётом частоты вращения Управление увеличением крутящего момента при передвижении Управление уменьшением крутящего момента насоса для дополнительного рабочего оборудования |
|
11401-4 |
Ненормальный низкий ток обратной связи от электромагнитного клапана управления крутящим моментом |
Ток: Не более 56 мА |
Управление с учётом частоты вращения Управление увеличением крутящего момента при передвижении Управление уменьшением крутящего момента насоса для дополнительного рабочего оборудования |
|
11402-2 |
Ненормальный ток обратной связи от блока электромагнитного клапана (SF) (Рекуперативный контур копания) |
Ток: Не менее 920 мА или не более 60 мА |
Управление рекуперативным контуром копания |
|
11402-3 |
Ненормальный высокий ток обратной связи от блока электромагнитного клапана (SF) (Рекуперативный контур копания) |
Ток: Не менее 920 мА |
Управление рекуперативным контуром копания |
|
11402-4 |
Ненормальный низкий ток обратной связи от блока электромагнитного клапана (SF) (Рекуперативный контур копания) |
Ток: Не более 56 мА |
Управление рекуперативным контуром копания |
|
11403-2 |
Ненормальный ток обратной связи от блока электромагнитного клапана ^С) (Рекуперативный контур рукояти) |
Ток: Не менее 920 мА или не более 60 мА |
Управление рекуперативным контуром рукояти |
|
11403-3 |
Ненормальный высокий ток обратной связи от блока электромагнитного клапана ^С) (Рекуперативный контур рукояти) |
Ток: Не менее 920 мА |
Управление рекуперативным контуром рукояти |
|
11403-4 |
Ненормальный низкий ток обратной связи от блока электромагнитного клапана ^С) (Рекуперативный контур рукояти) |
Ток: Не более 56 мА |
Управление рекуперативным контуром рукояти |
|
11404-2 |
Ненормальный ток обратной связи от блока электромагнитного клапана (SG) (Управление давлением выключения) |
C Ток: Не менее 920 мА или не более 60 мА |
Управление мощностью копания Автоматическое управление мощностью при подъёме |
|
11404-3 |
Ненормальный высокий ток обратной связи от блока электромагнитного клапана (SG) (Управление давлением выключения) |
Ток: Не менее 920 мА |
Управление мощностью копания Автоматическое управление мощностью при подъёме |
|
11404-4 |
Ненормальный низкий ток обратной связи от блока электромагнитного клапана (SG) (Управление давлением выключения) |
Ток: Не более 56 мА |
Управление мощностью копания Автоматическое управление мощностью при подъёме |
|
Признаки неисправностей в работе машины |
Коррекция с помощью Dr. ZX |
Примечание |
|
Невозможно ограничить подачу в контур дополнительного рабочего оборудования |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время высокого тока: Машина отклоняется от прямолинейного движения. Скорость подъёма стрелы низкая. Скорость движения рукояти низкая. Скорость вращения поворотной части низкая. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время низкого тока: • Невозможно ограничить подачу в контур дополнительного рабочего оборудования. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Общая работоспособность машины снижена. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время высокого тока: Двигатель глохнет при минимальной частоте вращения холостого хода. Частота вращения двигателя: от средней до высокой: двигатель глохнет или работает неравномерно. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время низкого тока. • Общая работоспособность машины снижена |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Во время копания скорость движения рукояти низкая. (Так как уменьшение скорости незначительное, это состояние нелегко определить.) |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время высокого тока: • Совмещённая операция подъёма стрелы и движения рукояти к стреле во время подъёма /прицеливания: Неплавный подъём стрелы. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время низкого тока: • Во время копания скорость движения рукояти низкая. (Так как уменьшение скорости незначительное, это состояние нелегко определить.) |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
При совмещённой операции подъёма стрелы и движения рукояти к стреле, когда дополнительное оборудование находится над землёй, стрела поднимается неравномерно, и движение рукояти на полной скорости является медленным. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время высокого тока: • Снижается мощность копания (рукоять). |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время низкого тока: • При совмещённой операции подъёма стрелы и движения рукояти к стреле, когда дополнительное оборудование находится над землёй, стрела поднимается неравномерно, и движение рукояти на полной скорости является медленным. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Невозможно повышение давления. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время высокого тока: • Давление постоянно растёт. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Фактическая работа пропорционального клапана во время низкого тока: • Невозможно повышение давления. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11405-2 |
Ненормальный ток обратной связи блока электромагнитного клапана (SI) (Переключение на высокую частоту вращения гидромотора привода передвижения) |
Ток: Не менее 920 мА или не более 60 мА |
Управление выбором угла поворота наклонной шайбы гидромотора привода передвижения. |
|
11405-3 |
Ненормальный высокий ток обратной связи блока электромагнитного клапана (SI) (Переключение на высокую частоту вращения гидромотора привода передвижения) |
Ток: Не менее 920 мА |
Управление выбором угла поворота наклонной шайбы гидромотора привода передвижения. |
|
11405-4 |
Ненормальный низкий ток обратной связи блока электромагнитного клапана (SI) (Переключение на высокую частоту вращения гидромотора привода передвижения) |
Ток: Не более 56 мА |
Управление выбором угла поворота наклонной шайбы гидромотора привода передвижения. |
|
11410-2 |
Ненормальный ток обратной связи электромагнитного клапана управления ограничением максимальной подачи насоса 1 (По заказу). |
Ток: Не менее 920 мА или не более 60 мА |
Управление ограничением подачи насоса 1 Подача насоса при передвижении |
|
11410-3 |
Ненормальный высокий ток обратной связи электромагнитного клапана управления ограничением максимальной подачи насоса 1 (По заказу). |
Ток: Не менее 920 мА |
Управление ограничением подачи насоса 1 Подача насоса при передвижении |
|
11410-4 |
Ненормальный низкий ток обратной связи электромагнитного клапана управления ограничением максимальной подачи насоса 1 (По заказу). |
Ток: Не более 56 мА |
Управление ограничением подачи насоса 1 Подача насоса при передвижении |
|
Признаки неисправностей в работе машины |
Коррекция с помощью Dr. ZX |
Примечание |
|
Частота вращения гидромотора привода передвижения постоянно низкая. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Работа пропорционального клапана во время высокого тока: • Частота вращения гидромотора привода передвижения постоянно низкая. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Работа пропорционального клапана во время низкого тока: • Частота вращения гидромотора привода передвижения постоянно низкая. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Невозможно ограничить подачу в контур дополнительного рабочего оборудования. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Работа пропорционального клапана во время высокого тока: Машина отклоняется от прямолинейного движения. Скорость подъёма стрелы низкая. Скорость движения рукояти (к стреле, от стрелы) низкая. Скорость движения ковша к рукояти и скорость выгрузки движением рукояти являются низкими. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
|
Работа пропорционального клапана во время низкого тока: • Невозможно ограничить подачу в контур дополнительного рабочего оборудования. |
Повторите диагностическую операцию В |
• Проверьте электропроводку |
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11400
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11400-2 |
Ненормальный ток обратной связи в электромагнитном клапане управления ограничением максимальной подачи насоса 2 |
Ток: Не менее 920 мА или не более 60 мА |
Управление ограничением подачи насоса 2 |
|
11400-3 |
Ненормальный большой ток обратной связи в электромагнитном клапане управления ограничением максимальной подачи насоса 2 |
Ток: Не менее 920 мА |
Управление ограничением подачи насоса 2 |
|
11400-4 |
Ненормальный малый ток обратной связи в электромагнитном клапане управления ограничением максимальной подачи насоса 2 |
Ток: Не более 56 мА |
Управление ограничением подачи насоса 2 |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)

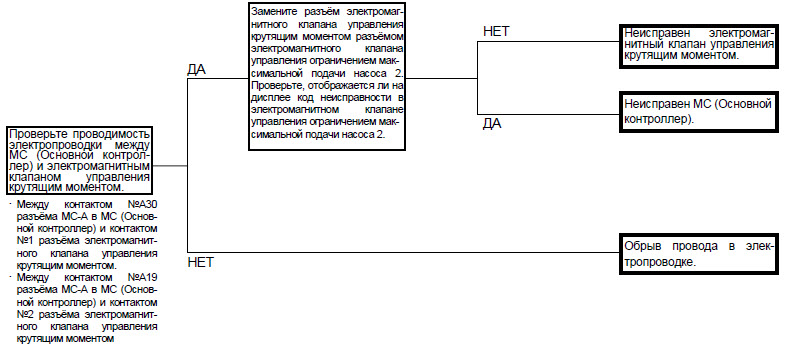

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11401
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11401-2 |
Ненормальный ток обратной связи в электромагнитном клапане управления крутящим моментом |
Ток: Не менее 920 мА или не более 60 мА |
Управление с учётом частоты вращения Управление увеличением крутящего момента при передвижении Управление уменьшением крутящего момента насоса дополнительного рабочего оборудования |
|
11401-3 |
Ненормальный большой ток обратной связи в электромагнитном клапане управления крутящим моментом |
Ток: Не менее 920 мА |
Управление с учётом частоты вращения Управление увеличением крутящего момента при передвижении Управление уменьшением крутящего момента насоса дополнительного рабочего оборудования |
|
11401-4 |
Ненормальный малый ток обратной связи в электромагнитном клапане управления крутящим моментом |
Ток: Не более 56 мА |
Управление с учётом частоты вращения Управление увеличением крутящего момента при передвижении Управление уменьшением крутящего момента насоса дополнительного рабочего оборудования |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11402
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11402-2 |
Ненормальный ток обратной связи в блоке электромагнитного клапана (SF) (Рекуперация копания) |
Ток: Не менее 920 мА или не более 60 мА |
Управление рекуперативной функцией копания |
|
11402-3 |
Ненормальный большой ток обратной связи в блоке электромагнитного клапана (SF) (Рекуперация копания) |
Ток: Не менее 920 мА |
Управление рекуперативной функцией копания |
|
11402-4 |
Ненормальный малый ток обратной связи в электромагнитном клапане (SF) (Рекуперация копания) |
Ток: Не более 56 мА |
Управление рекуперативной функцией копания |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11403
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11403-2 |
Ненормальный ток обратной связи в блоке электромагнитного клапана (SO (Рекуперация рукояти) |
Ток: Не менее 920 мА или не более 60 мА |
Управление рекуперативной функцией рукояти |
|
11403-3 |
Ненормальный большой ток обратной связи в блоке электромагнитного клапана (SO (Рекуперация рукояти) |
Ток: Не менее 920 мА |
Управление рекуперативной функцией рукояти |
|
11403-4 |
Ненормальный малый ток обратной связи в электромагнитном клапане (SO (Рекуперация рукояти) |
Ток: Не более 56 мА |
Управление рекуперативной функцией рукояти |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)

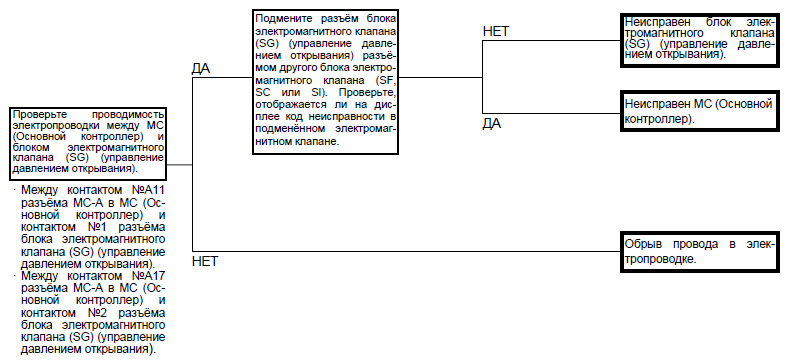

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11404
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11404-2 |
Ненормальный ток обратной связи в электромагнитном клапане (SG) (Управление давлением открывания) |
Ток: Не менее 920 мА или не более 60 мА |
Управление мощностью копания Автоматическое управление мощностью при подъёме |
|
11404-3 |
Ненормальный большой ток обратной связи в электромагнитном клапане (SG) (Управление давлением открывания) |
Ток: Не менее 920 мА |
Управление мощностью копания Автоматическое управление мощностью при подъёме |
|
11404-4 |
Ненормальный малый ток обратной связи в электромагнитном клапане (SG) (Управление давлением открывания) |
Ток: Не более 56 мА |
Управление мощностью копания Автоматическое управление мощностью при подъёме |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11405
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11405-2 |
Ненормальный ток обратной связи в блоке электромагнитного клапана (SI) (Выбор высокой скорости гидромотора передвижения) |
Ток: Не менее 920 мА или не более 60 мА |
Управление выбором угла поворота наклонной шайбы гидромотора привода передвижения |
|
11405-3 |
Ненормальный большой ток обратной связи в блоке электромагнитного клапана (SI) (Выбор высокой скорости гидромотора передвижения) |
Ток: Не меньше 920 мА |
Управление выбором угла поворота наклонной шайбы гидромотора привода передвижения |
|
11405-4 |
Ненормальный малый ток обратной связи в блоке электромагнитного клапана (SI) (Выбор высокой скорости гидромотора передвижения) |
Ток: Не больше 56 мА |
Управление выбором угла поворота наклонной шайбы гидромотора привода передвижения |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11410
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11410-2 |
Ненормальный ток обратной связи в электромагнитном клапане управления ограничением максимальной подачи насоса 1 (по заказу) |
Ток: Не менее 920 мА или не более 60 мА |
Управление ограничением подачи насоса 1 Управление подачей насоса при передвижении |
|
11410-3 |
Ненормальный большой ток обратной связи в электромагнитном клапане управления ограничением максимальной подачи насоса 1 (по заказу) |
Ток: Не меньше 920 мА |
Управление ограничением подачи насоса 1 Управление подачей насоса при передвижении |
|
11410-4 |
Ненормальный малый ток обратной связи в электромагнитном клапане управления ограничением максимальной подачи насоса 1 (по заказу) |
Ток: Не больше 56 мА |
Управление ограничением подачи насоса 1 Управление подачей насоса при передвижении |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации
пишите info@mobile-mechanics.ru
звоните 8 929 5051717
8 926 5051717
