Гидравлический экскаватор класс 330-3
Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации
пишите info@mobile-mechanics.ru
звоните 8 929 5051717
8 926 5051717
Спутниковый терминал
|
Код неисправности |
Коррекция |
Причина |
|
14100-2 |
Спутниковый терминал связи: Ненормальная работа EEPROM (Электронно перепрограммируемая постоянная память) |
Данные не могут быть приняты из-за шума в линии CAN (Сеть связи контроллеров) |
|
14101-2 |
Спутниковый терминал связи: Ненормальная очередь IB/OB (Ввод/Вывод) |
В случае ненормальной работы внутренней памяти при положении выключателя электросистемы ON (Включено) |
|
14102-2 |
Спутниковый терминал связи: Ненормальный возврат по местной линии связи |
В случае ненормальной работы внутренней памяти при положении выключателя электросистемы ON (Включено) |
|
14103-2 |
Спутниковый терминал связи: Спутник не найден. |
В случае ненормальной работы внутренней памяти при положении выключателя электросистемы ON (Включено) |
|
14104-2 |
Спутниковый терминал связи: Отказ 1 при возврате через дистанционную линию связи |
В случае если связь со спутниковым терминалом не может быть установлена в течение 30 секунд. |
|
14105-2 |
Спутниковый терминал связи: Отказ 2 при возврате через дистанционную линию связи |
В случае ненормальной работы внутренней памяти при положении выключателя электросистемы ON (Включено) |
|
14106-2 |
Спутниковый терминал связи: Несогласованность в передаче и приёме данных. |
В случае если передача и приём данных не согласованы. |
|
Код неисправности |
Коррекция |
|
14100-2 |
Замените контроллер. |
|
14101-2 |
Замените контроллер. |
|
14102-2 |
Замените контроллер. |
|
14103-2 |
Замените контроллер. |
|
14104-2 |
Замените контроллер |
|
14105-2 |
Замените контроллер. |
|
14106-2 |
Замените контроллер. |
КОДЫ НЕИСПРАВНОСТЕЙ 14000 - 14003 В ФУНКЦИИ СПУТНИКОВОГО ТЕРМИНАЛА И ICF (ИНФОРМАЦИОННЫЙ КОНТРОЛЛЕР)
|
Код неисправности |
Неисправность |
Коррекция |
|
14000-2 |
Ненормальная связь в CAN (Сеть связи контроллеров) |
Повторно проведите автоматическую диагностику В. Если этот код ошибки отображается после повторной попытки, проверьте следующий пункт. • Проверьте линию связи CAN (Сеть связи контроллеров) (электропроводка). |
|
14001-2 |
ICF (Информационный контроллер): Флэш-память: Ошибка при считы- вании/записи |
Проведите автоматическую диагностику В и выполните следующий пункт. • Выполните операцию "Информационный контроллер: Инициализация". |
|
14002-2 |
ICF (Информационный контроллер): Внешняя RAM (Оперативная память): Ошибка при считывании/ записи |
|
|
14003-2 |
ICF (Информационный контроллер): EEPROM: Ошибка при контроле по сумме |
Проведите автоматическую диагностику B. Если этот код ошибки отображается после повторной попытки, проверьте следующий пункт. Выполните операцию "Контрольные данные: Инициализация". Выполните операцию "Введите модель и серийный номер". Затем проведите автоматическую диагностику и снова отобразите данные В. |
ИНФОРМАЦИОННЫЙ КОНТРОЛЛЕР: ИНИЦИАЛИЗАЦИЯ

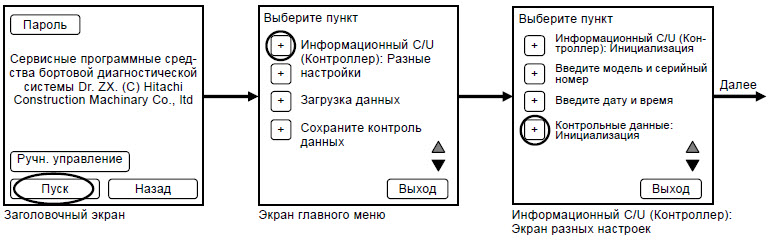

1. После запуска Dr. Zx нажмите кнопку "Выбор контроллера".
2. Нажмите кнопку "Информационный контроллер"
3. Нажмите кнопку OK
4. Нажмите кнопку Start (Пуск)
5. Нажмите кнопку "Информационный контроллер: разные настройки".
6. Нажмите кнопку «Информационный контроллер: Инициализация".
7. Нажмите кнопку Init (Инициализация), после чего будут инициализированы операционные данные контроллера.
Нажмите кнопку ESC (Выход) и вернитесь к пункту "Информационный контроллер: экран разных настроек"
8. Нажмите кнопку OK и вернитесь к пункту "Информационный контроллер: экран разных настроек".
9. Нажмите кнопку ESC (Выход) и вернитесь к экрану главного меню
Контрольные данные: Инициализация
1. После запуска бортовой диагностической системы Dr. ZX. нажмите кнопку "Выбор контроллера"
2. Нажмите кнопку "Информационный C/U (Контроллер)".
3. Нажмите кнопку OK.
4. Нажмите кнопку Start (Пуск)
5. Нажмите кнопку "Информационный C/U (Контроллер): Разные настройки".
6. Нажмите кнопку "Контрольные данные: Инициализация"
7. Нажмите кнопку Init (Инициализация), после чего будут инициализированы контрольные данные контроллера.
Нажмите кнопку ESC (Выход) и вернитесь к пункту "Информационный С/U (Контроллер): Экран разных настроек".
8. Нажмите кнопку OK и вернитесь к пункту "Информационный C/U (Контроллер): Экран разных настроек"
9. Нажмите кнопку ESC (Выход) и вернитесь к экрану главного меню.
Ввод модели и серийного номера
1. После запуска бортовой диагностической системы Dr. ZX. нажмите кнопку "Выбор контроллера"
2. Нажмите кнопку "Информационный C/U (Контроллер)".
3. Нажмите кнопку OK.
4. Нажмите кнопку Start (Пуск)
5. Нажмите кнопку "Информационный C/U (Контроллер): Разные настройки"
6. Нажмите кнопку "Введите модель и серийный номер"
7. Нажмите кнопку Exec (Исполнение), после чего могут быть введены модель и серийный номер.
Нажмите кнопку ESC (Выход) и вернитесь к пункту "Информационный С/U (Контроллер): Экран разных настроек"
8. После ввода модели и серийного номера нажмите кнопку OK и вернитесь к экрану ввода модели и серийного номера
Нажмите кнопку ESC (Выход) и вернитесь к пункту "Информационный C/U (Контроллер): Экран разных настроек".
9. Нажмите кнопку ESC (Выход) и вернитесь к экрану главного меню.
КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ СПУТНИКОВОГО ТЕРМИНАЛА И БЛОКА ICF (ИНФОРМАЦИОННОГО КОНТРОЛЛЕРА) 14006, 14008, 14100 - 14106
|
Код неисправности |
Неисправность |
Коррекция |
|
14006-2 |
ICF (Информационный контроллер): Неисправность на линии связи со спутниковым терминалом |
Повторите проведение автоматической диагностики В. Если после повторной диагностики этот код неисправности отображается на экране, проведите проверку по следующим пунктам. Проверьте линию связи. Проверьте цепь источника питания для спутникового терминала. Проверьте плавкие предохранители. Затем проведите автоматическую диагностику и диагностическую операцию В. |
|
14008-2 |
ICF (Информационный контроллер): Неисправная работа внутренней RAM (Оперативная память) |
Выполните диагностическую операцию В в режиме автоматической диагностики. Если этот код ошибки отображается на экране после повторного проведения диагностики, замените контроллер. |
|
14100-2 |
Терминал спутниковой связи: Неисправная работа EEPROM (Электронно перепрограммируемая память) |
|
|
14101-2 |
Терминал спутниковой связи: Нарушение очереди IB/OB (Ввод/вывод) |
|
|
14102-2 |
Терминал спутниковой связи: Ненормальный возврат по местной линии связи |
Проверьте антенну для связи со спутниковым терминалом. (Обратитесь к странице Т5-6-128.) |
|
14103-2 |
Терминал спутниковой связи: Спутник не найден |
|
|
14104-2 |
Терминал спутниковой связи: Отказ 1 при возврате через дистанционную линию связи |
Выполните диагностическую операцию В в режиме автоматической диагностики. Если этот код ошибки отображается на экране после повторного проведения диагностики, замените контроллер. |
|
14105-2 |
Терминал спутниковой связи: Отказ 2 при возврате через дистанционную линию связи |
|
|
14106-2 |
Терминал спутниковой связи: Несогласованность в передаче и приёме данных |
Код неисправности 14006-2
- Проверка линии связи
1. Проверьте проводимость между контактом №А8 разъёма ICF-А на конце жгута проводов в ICF (Информационный контроллер) и контактом №10 разъёма А на конце жгута проводов спутникового терминала.
2. Проверьте проводимость между контактом №А9 разъёма ICF-А на конце жгута проводов в ICF (Информационный контроллер) и контактом №20 разъёма А на конце жгута проводов спутникового терминала.
3. Проверьте проводимость между контактом №А31 разъёма ICF-А на конце жгута проводов в ICF (Информационный контроллер) и контактом №2 разъёма В на конце жгута проводов спутникового терминала.
- Проверка линии источника питания для спутникового терминала
1. Проверьте мощность батареи
Проверьте напряжение между контактом №2 на конце жгута проводов разъёма А спутникового терминала и рамой машины, которое должно быть равно 24 В.
2. Проверьте основной источник питания
Повернув выключатель электросистемы в положение ON (Включено), проверьте напряжение между контактом №1 на конце жгута проводов разъёма А спутникового терминала и рамой машины, которое должно быть равно 24 В.
3. Проверьте мощность заземления
Проверьте проводимость между контактами №11 и №12 на конце жгута проводов разъёма А спутникового терминала.
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
Коды неисправности 14102-2, 14103-2
