Основной контур гидравлической системы HITACHI Zaxis

Гидравлический  экскаватор класс 330-3

Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите info@mobile-mechanics.ru

звоните 8 929 5051717

             8 926 5051717

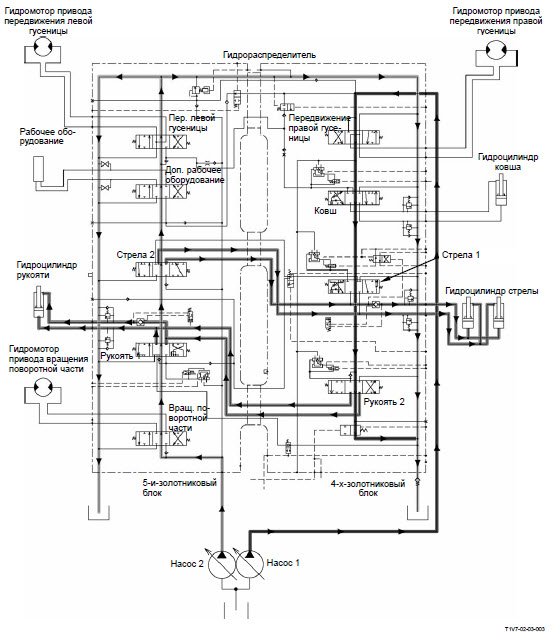

ОСНОВНОЙ КОНТУР



Описание:

  • Основные насосы (насосы 1 и 2) качают ра­бочую жидкость из гидробака. Насос 1 подает рабочую жидкость в 4-золотниковый блок гид­рораспределителя и гидрораспределитель верхней секцией стрелы (только для двухсек­ционной стрелы). Насос 2 подает рабочую жидкость в 5-золотниковый блок гидрорас­пределителя.
  • В ответ на работу золотника в гидрораспре­делителе рабочая жидкость поступает к гид­ромотору или гидроцилиндру.
  • Рабочая жидкость, сливаемая из гидромотора или гидроцилиндра, поступает обратно в гид­робак через гидрораспределитель и маслоох­ладитель.

При низкой температуре рабочей жидкости (высокой вязкости) в маслоохладителе уве­личивается сопротивление потока; тогда от­крывается перепускной отсечной клапан, про­пуская рабочую жидкость непосредственно в гидробак.

Нейтральный контур



  • Когда рычаг управления находится в ней­тральном положении, рабочая жидкость от насосов 1 и 2 стекает обратно в гидробак че­рез гидрораспределитель.



Контур выполнения отдельной операции



  • От насоса 1 рабочая жидкость через 4-золотниковый блок гидрораспределителя поступает к золотникам передвижения правой гусеницы, движения ковша, стрелы 1 и рукояти 2.
  • От насоса 2 рабочая жидкость через 5-золотниковый блок гидрораспределителя поступает к золотникам вращения поворотной части, движения рукояти 1, стрелы 2, дополнитель­ного рабочего оборудования и передвижения левой гусеницы.
  • Стрела и рукоять приводятся в движение дав­лением рабочей жидкости, поступающей от двух насосов; потоки рабочей жидкости от обоих насосов соединяются и подаются вме­сте.



Контур выполнения совмещенных операций



Вращение поворотной части и подъем стрелы

  • При одновременном выполнении подъема стрелы и вращения поворотной части давле­ние управления переключает золотники вра­щения поворотной части, стрелы 1 и стрелы 2.
  • Рабочая жидкость от насоса 1 поступает через золотник стрелы 1 и параллельный контур в гидроцилиндр стрелы, выполняя подъем стрелы.
  • Рабочая жидкость от насоса 2 поступает через золотник вращения поворотной части в гид­ромотор привода вращения поворотной части, выполняя вращение поворотной части.
  • Одновременно поток рабочей жидкости, по­ступающий от золотника стрелы 2 через па­раллельный контур в гидроцилиндр стрелы, соединяется с потоком от насоса 1, выполняя подъем стрелы.

Передвижение и движение рукояти к стреле

  • При одновременном выполнении передвиже­ния и движения рукояти к стреле давление управления переключает золотники передви­жения, рукояти 1 и рукояти 2.
  • Одновременно давление управления пере­ключает золотник клапана-сумматора потоков в гидрораспределителе системы управления. Рабочая жидкость от золотника клапа­на-сумматора потоков поступает к клапа­ну-сумматору потоков, переключая его.
  • Рабочая жидкость от насоса 1 приводит в движение гидромотор привода правой гусе­ницы через золотник передвижения правой гусеницы.
  • Одновременно рабочая жидкость приводит в движение гидромотор привода левой гусени­цы через клапан-сумматор потоков и золотник управления передвижением левой гусеницы.
  • Рабочая жидкость от насоса 2 поступает в гидроцилиндр рукояти через золотник рукояти 1, перемещая рукоять.
  • Следовательно, рабочая жидкость от насоса 2 используется для приведения в действия ру­кояти. Рабочая жидкость от насоса 1 поступа­ет в равных количествах в гидромоторы при­вода передвижения правой и левой гусениц, обеспечивая передвижение машины по пря­мой.

ПРИМЕЧАНИЕ: Поскольку контур привода передвижения правой гусени­цы является последователь­ным, рабочая жидкость от насоса 1 не поступает на зо­лотник рукояти 2.



Контур верхней секции стрелы (только для двухсекционной стрелы)



Нейтральный контур

  • Когда рычаг управления верхней секции стрелы находится в нейтральном положении, рабочая жидкость от насоса 1 сливается в гидробак через гидрораспределитель.



Контур выполнения отдельной операции

  • Во время выполнения движения верхней сек­ции стрелы золотники перепускного отсечного клапана и гидрораспределителя верхней сек­цией стрелы переключаются.
  • Рабочая жидкость от насоса 1 поступает к зо­лотнику в гидрораспределителе верхней сек­ции стрелы, перемещая поршень гидроци­линдра верхней секции стрелы.

Контур выполнения совмещенной операции

  • Во время выполнения совмещенной операции движения верхней секции стрелы и движения стрелы, рукояти или ковша рабочая жидкость от насоса 1 поступает в гидроцилиндр верх­ней секции стрелы через параллельный кон­тур 4-золотникового блока гидрораспредели­теля и золотник в гидрораспределителе верх­ней секции стрелы.



Контур дополнительного рабочего оборудо­вания



  • При функционировании такого дополнитель­ного рабочего оборудования как гидромолот давление управления от клапана управления рабочим оборудованием переключает кла­пан-сумматор потоков дополнительного рабо­чего оборудования и перепускной отсечной клапан.
  • Следовательно, нейтральный контур в 4-золотниковом блоке блокируется. Поток ра­бочей жидкости от насоса 1, протекающий через клапан-сумматор потоков дополнитель­ного рабочего оборудования, соединяется с потоком от насоса 2, в результате чего на зо­лотник дополнительного рабочего оборудова­ния поступает объединенный поток
