Компоненты
* В качестве примера показан двигатель 4НК1.
Позиции
1. Шкив коленчатого вала
2. Переднее уплотнение коленчатого вала
Снятие
1. Слейте охлаждающую жидкость.

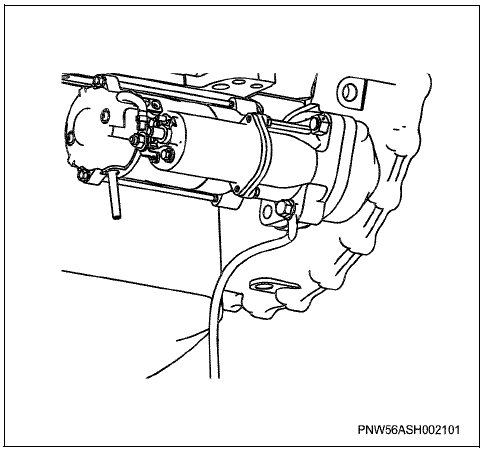

2. Снимите стартер.
• Отсоедините провод массы стартера.
• Отверните две гайки крепления стартера, верхнюю и нижнюю, чтобы снять стартер с картера маховика.
4HK1
6HK1
3. Отсоедините верхний шланг радиатора, со стороны двигателя.
4. Отсоедините шланг расширительного бачка охлаждающей жидкости, со стороны радиатора.
5. Отсоедините нижний шланг радиатора, со стороны двигателя.
6. Снимите радиатор (с кожухом), отсоединив правый и левый кронштейны.
7. Снимите вентилятор, в сборе.
8. Снимите ремень привода вентилятора.
9. Снимите шкив коленчатого вала.
• Отверните гайку крепления шкива, заблокировав коленчатый вал от проворачивания путем установки стопора коленчатого вала на место крепления стартера, на картере маховика.
Предостережение:
Убедитесь, что стопор надежно закреплен и введен в зацепление с зубчатым венцом.
Специальный инструмент
Стопор коленчатого вала: 5-8840-2230-0 (Е№ 47680)
10. Снимите переднее уплотнение коленчатого вала
• Снимите уплотнение при помощи отвертки или другого подобного инструмента, не допуская повреждения установочной поверхности в передней крышке и рабочей поверхности на коленчатом валу.
Позиции
1. Фетр
2. Маслоотражатель
3. Уплотнение
Предостережение:
Замену маслоотражателя и уплотнения осуществляйте обязательно в комплекте
11. Снимите передний маслоотражатель
- Пользуясь съемником маслоотражателя, снимите передний маслоотражатель.
Специальный инструмент
Съемник маслоотражателя:
1-8521-0027-0 (для 4НК1 и 6НК1)
5-8840-2360-0 (для 4НК1)
8-9439-6858-0 (для 6НК1)
Установка
1. Установите передний маслоотражатель при помощи комплекта оправки, для установки.
Специальный инструмент
4НК1
Комплект оправки для установки уплотнения: 5-8840-2703-0 д-43282)
6НК1
Оправка для установки уплотнения: 8-94396-856-0
• Установите маслоотражатель (1) на конец переходника (2). Установите переходник на коленчатый вал (3).
Размер (А): 40,5±0,3 мм Размер (в): 34±0,1 мм
• Установите втулку (4) на переходник. Затяните центральный болт (5), пока втулка не коснется ограничителя переходника.
После запрессовки маслоотражателя, проверьте, чтобы расстояние между торцовой поверхностью коленчатого вала и маслоотражателем было равно указанному размеру А.
4HK1
Размер (А): 40,5±0,3 мм
Размер (в): 34±0,1 мм
6HK1
Размер (А): 18±0,3 мм
Предостережение:
Замену маслоотражателя и уплотнения производите только в комплекте.

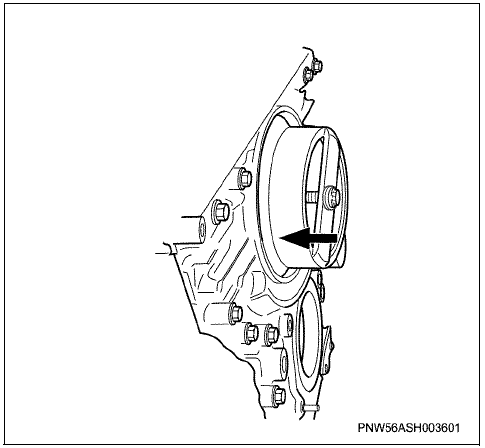

2. Установите переднее уплотнение коленчатого вала.
• Напрессуйте уплотнение, пользуясь оправкой для установки уплотнения.
Позиции
1. Уплотнение
2. Переходник (переднее уплотнение)
3. Кольцо переходника (переднее уплотнение)
4. Болт крепления
5. Втулка (переднее уплотнение)
6. Шайба (переднее уплотнение)
7. Центральный болт
Специальный инструмент
4НК1
Комплект оправки для установки уплотнения: 5-8840-2703-0 ^-43282)
6НК1
Оправка для установки уплотнения: 8-94396856-0
(Для установки переднего уплотнения пользуйтесь деталями, которые указаны ниже).
|
№ |
Наименование детали |
Уплотнение |
|
1 |
Втулка (переднее уплотнение) |
О |
|
2 |
Переходник (переднее уплотнение) |
О |
|
3 |
Кольцо переходника (переднее уплотнение) |
О |
|
4 |
Шайба (переднее уплотнение) |
О |
|
5 |
Центральный болт |
О |
|
6 |
Болт крепления |
О |
• Установите переходник на коленчатый вал, и закрепите болтами.
Позиции
1. Переходник
-Смажьте рабочую кромку уплотнения моторным маслом и установите уплотнение на передний конец переходника.
- Установите кольцо переходника в втулку и прикрепите втулку к переходнику центральным болтом с шайбой.
- Чтобы посадить уплотнение, затяните центральный болт, пока втулка не коснется переходника.
Позиции
1. Уплотнение
2. Кольцо переходника
3. Втулка
4. Болт и шайба
- После запрессовки переднего уплотнения проверьте указанный на рисунке размер (расстояние между торцовой поверхностью коленчатого вала и уплотнением) и проверьте, нет ли перекоса уплотнения.
4НК1
Позиции
1. Кольцо переходника
2. Втулка
3. Переходник
4. Уплотнение
6НК1
Размер (В): 8,5±0,15 мм
3. Установите демпфер на шкив коленчатого вала (6НК1).
• Затяните болты в указанном порядке. Момент затяжки: 48 Н м (4,9 кгс-м)
4. Установите шкив коленчатого вала.
• Смажьте резьбовую часть болтов крепления моторным маслом.
• Установите шкив коленчатого вала, совместив его с установочными штифтами на коленчатом валу.
• Затяните болты в указанном порядке.
Момент затяжки: 200 Н м (20,4 кгс-м)
5. Установите ремень привода вентилятора
а. Проверка натяжения ремня привода вентилятора
• Пользуясь линейкой, проверьте прогиб ремня, который должен быть в указанных пределах, при усилии 98 Н, приложенном посередине наибольшего пролета ремня. Проверьте, так же, нет ли повреждений ремня.
|
Прогиб ремня привода вентилятора мм |
|
|
Для нового ремня |
5,0-5,8 |
|
Для ремня, бывшего в употреблении |
6,1 - 6,9 |
ПОЗИЦИИ
1. ШКИВ коленчатого вала
2. Генератор
3. ШКИВ вентилятора
б.Регулировка натяжения ремня привода вентилятора
• Ослабьте регулировочный болт (1) генератора, и отрегулируйте натяжение ремня вентилятора, путем смещения генератора.
Момент затяжки: (2) = 24 Н м (2,4 кгс-м)
(3) = 40 Нм (4,1 кгс-м)
Позиции
1. Регулировочный болт
2. Болт крепления
3. Болт крепления
6. Затяните вентилятор, в сборе, до указанного момента затяжки.
Момент затяжки: 24 Н м (2,4 кгс-м)
7. Установите радиатор.
8. Присоедините нижний шланг радиатора.
9. Присоедините шланг расширительного бачка охлаждающей жидкости.
10. Присоедините верхний шланг радиатора.
11. Установите стартер на картер маховика и затяните гайки крепления до указанного момента затяжки.
Момент затяжки: 76 Н м (7,7 кгс-м)
• Присоедините провод массы стартера.
12. Залейте охлаждающую жидкость через радиатор.
Технические условия на затяжку соединений
Специальный инструмент
| Рисунок | Номер детали/Наименование |
 |
5-8840-2230-0 ЕN-47680 Стопор коленчатого вала |
 |
1-8521-0027-0 Съемник маслоотражателя |
 |
5-8840-2703-0 J-43282 Комплект оправки для установки уплотнения (4НК1) |
 |
8-94396-856-0 Оправка для установки уплотнения (6НК1) |
