T-1 Как правая, так и левая гусеничные ленты не вращается или скорость вращения снижена.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Вероятность одновременного выхода из строя как правого, так и левого клапанов управления, гидромоторов механизма передвижения и золотников гидрораспределителя крайне мала.
В случае если обе системы передвижения не работают, может быть неисправна система управления, имеющая отношение к обоим гидромоторам механизма передвижения. Если давление в первичном контуре управления ниже значений, указанных в технических характеристиках, скорость движения рабочего оборудования также снижена. Обратитесь к A-1.
В случае если режим высокой скорости передвижения не может быть установлен, обратитесь к позиции T-5.

T-2 Одна гусеничная лента не вращается или скорость вращения снижена. Машина отклоняется от прямолинейной траектории передвижения.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Проверьте регулировку натяжения обеих гусеничных лент, натяжение которых должно быть одинаковым.
Неисправность системы управления насоса может стать причиной отклонения машины от прямолинейной траектории передвижения. В этом случае одновременно будут иметь место и другие признаки неисправности такие, например, как снижение скорости движения ковша или вращения поворотной части при выполнении одного движения, или снижение скорости движения рукояти к стреле, скорости подъема стрелы при выполнении движения зачистки рукоятью. При отклонении машины от прямолинейной траектории передвижения имеющем место одновременно с другими признаками, описанными выше, обратитесь к неисправностям A-3 и A-4.
Если не вращается только одна гусеничная лента неисправность может заключаться в клапане управления, гидрораспределителе, гидромоторе привода передвижения или центральном шарнире.

Зависимость между местоположением поврежденного уплотнения и отклонения машины от прямолинейной траектории передвижения

Номер уплотнения	При прямолинейном передвижении:	При выполнении поворота вокруг оси:
1	Внешняя течь рабочей жидкости	←
2
3
4
5
6
7	Внешняя течь рабочей жидкости	←

Местоположение уплотнения

Расположение трубопроводов

1 - Левая гусеница (Вперед)
2 - Правая гусеница (Вперед)
3 - Гидролиния управления
4 - Правая гусеница (Ход назад)
5 - Левая гусеница (Ход назад)
6 - Сливная гидролиния

T-3 Машина отклоняется от прямолинейной траектории передвижения при выполнении совмещенного передвижения и рабочего оборудования.
Соответствующий код неисправности: Отсутствует

Гидрораспределитель системы управления (Сторона гидрораспределителя)

T-4 Иногда машина отклоняется от прямолинейной траектории передвижения при передвижении с двигателем, работающим на низкой частоте вращения.
Соответствующие коды неисправности MC (Основной контроллер): 11200-3, 11200-4, 11202-3, 11202-4, 11304-3, 11304-4, 11401-2, 11401-3, 11401-4

Обратитесь к главе СИСТЕМЫ/Система управления /Управление увеличением крутящего момента привода передвижения в техническом руководстве (Принципы работы).
Сначала проверьте соединения электропроводки.

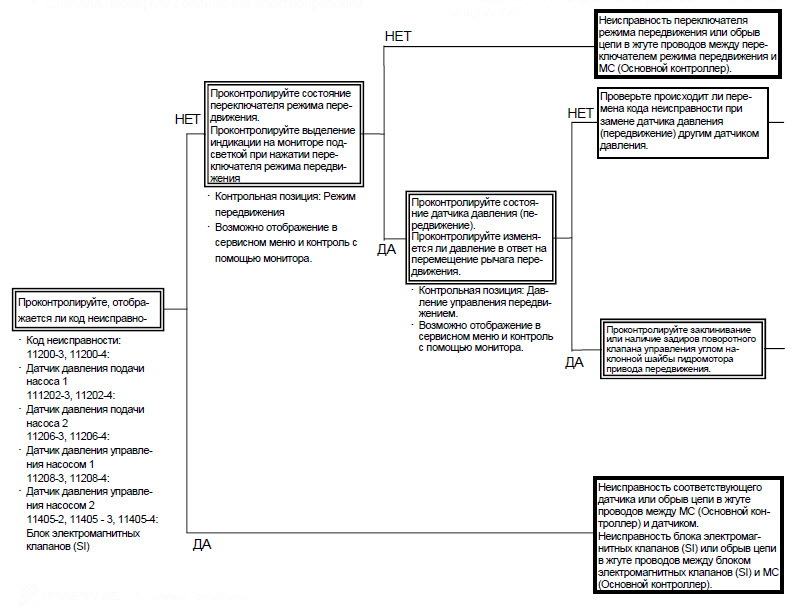

T-5 Режим высокой скорости передвижения не работает.
Не происходит переключения с режима низкой скорости передвижения на режим высокой скорости передвижения.
Соответствующие коды неисправности MC (Основной контроллер): 11200-3, 11200-4, 11202-3, 11202-4, 11206-3, 11206-4, 11208-3, 11208-4, 11405-2, 11405-3, 11405-4

Обратитесь к главе СИСТЕМЫ/Система управления/Управление углом поворота наклонной шайбы гидромотора привода передвижения в техническом руководстве (Принципы работы).
Сначала проверьте соединения электропроводки.
Если в режиме высокой скорости передвижения максимальная скорость достигнута быть не может, неисправность может заключаться в системе автоматического увеличения частоты вращения двигателя при передвижении. Обратитесь к неисправности кода “E-6 Неисправность режима НР (Высокой мощности)”.

ПРИМЕЧАНИЕ: В случае отображения кода другой неисправности проведите процедуру поиска неисправности соответствующей отображаемому коду.
