РЕКУПЕРАТИВНЫЙ КЛАПАН РУКОЯТИ HITACHI Zaxis

Гидравлический  экскаватор класс 330-3

Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите info@mobile-mechanics.ru

звоните 8 929 5051717

             8 926 5051717

РЕКУПЕРАТИВНЫЙ КЛАПАН РУКОЯТИ

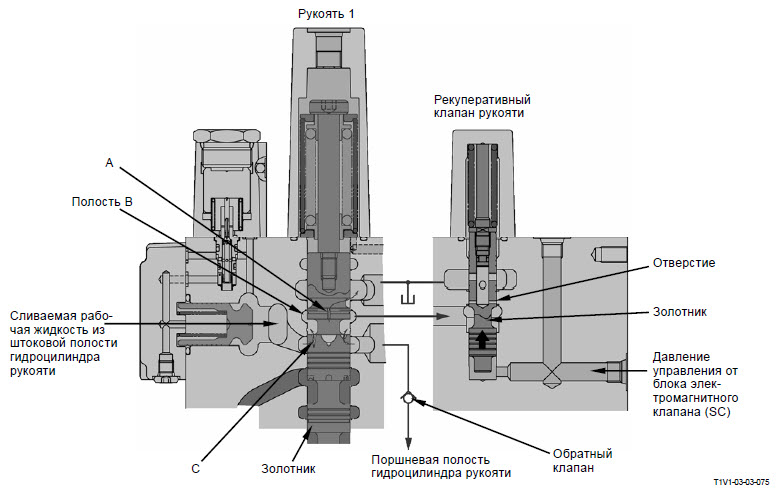

• Во время нормальной работы:

1. Во время выполнения нормальной операции дви­жения рукояти к стреле сливаемая рабочая жид­кость из штоковой полости гидроцилиндра течет в полость В через выемку (С) на золотнике рукояти 1.
2. Сливаемая рабочая жидкость из полости В делится на две части. Одна часть течет в гидробак через выемку (А) на золотнике рукояти 1. Другая часть течет в гидробак через отверстие (дроссель) в зо­лотнике рекуперативного клапана рукояти.
3. Поскольку давление в поршневой полости гидро­цилиндра выше, чем давление в штоковой полости гидроцилиндра, обратный клапан остается закры­тым.
4. Следовательно, поскольку рабочая жидкость под давлением из штоковой полости гидроцилиндра не поступает в поршневую полость гидроцилиндра, рекуперативная функция не работает.

• Во время выполнения рекуперативной функции:

1. Когда сигнал от основного контроллера (МС) при­водит в действие блок электромагнитного клапана (SC), давление управления смещает золотник в рекуперативном клапане рукояти. (Обратитесь к разделу СИСТЕМЫ / Система управления.)
2. Рабочая жидкость под давлением, вытекающая из полости В (штоковая полость гидроцилиндра), блокируется золотником в рекуперативном клапане рукояти.
3. Так как рабочая жидкость под давлением поступает в гидробак из полости В только через контур с вы­емкой (А) в золотнике рукояти 1, давление в по­лости В повышается.
4. Давление в штоковой полости гидроцилиндра ста­новится больше, чем давление в поршневой по­лости гидроцилиндра.
5. Следовательно, рабочая жидкость под давлением из штоковой полости гидроцилиндра открывает обратный клапан, смешивается с рабочей жидко­стью, поступающей из насоса 2, и течет в поршне­вую полость гидроцилиндра.
6. В результате, выполняется рекуперативная функ­ция, и скорость гидроцилиндра увеличивается.

Во время выполнения рекуперативной функции:

Во время выполнения рекуперативной функции:
