Снятие
1. Отверните гайки крепления вентилятора, чтобы снять вентилятор.
2. Снимите кожух вентилятора.
Позиции
1. Болт
2. Шайба
3. Резиновая опора
4. Резиновая опора
5. Направляющая втулка
6. Кожух вентилятора
3. Отверните болты крепления шкива вентилятора.
4. Снимите ремень вентилятора.
• Ослабьте болт крепления (2) и гайку ползуна (1).
• Сместите генератор, на болте крепления, в сторону двигателя.
5. Снимите дистанционную втулку и шкив вентилятора.
Позиции
1. Дистанционная втулка
2. Шкив вентилятора
3. Водяной насос
4. Перепускной шланг
5. Водяной патрубок
6. Водяной патрубок
6. Отсоедините перепускной шланг.
7. Отверните гайки и болты крепления водяного насоса.
8. Снимите водяной насос с передней крышки.
9. Удалите прокладки в отходы.
Установка
1. Установите водяной насос, с новыми прокладками, на переднюю крышку.
2. Затяните болты и гайки крепления до указанного момента затяжки.
Момент затяжки:
Гайка (А): 39 Н м (4,0 кгс-м)
3. Установите водяной патрубок с новой прокладкой, на головку цилиндров.
Затяните болты до указанного момента затяжки.
Момент затяжки:
Болт (1): 22,2 Н м (2,2 кгс-м)
Болт (2): 24,5 Н м (2,5 кгс-м)
Установите водяной патрубок с новой прокладкой, присоединив его к маслоохладителю и водяному насосу.
Затяните болты до указанного момента затяжки.
Момент затяжки: 20 Н м (2,0 кгс-м)
5. Присоедините перепускной шланг.
6. Закрепите перепускной шланг хомутами.
7. Установите шкив вентилятора и дистанционную втулку на водяной насос.
Затяните болты до указанного момента затяжки.
Момент затяжки: 52 Н м (5,3 кгс-м)
8. Установите ремень привода вентилятора.
9. Отрегулируйте натяжение ремня привода вентилятора.
• Нажмите приводной ремень посередине между шкивами генератора и вентилятора.
Прогиб приводного ремня: 8-11 мм
10. Установите вентилятор.
Затяните гайки крепления до указанного момента затяжки.
Момент затяжки: 52 Н м (5,3 кгс-м)
11.Установите кожух вентилятора.
Затяните болты крепления до указанного момента затяжки.
Момент затяжки: 30 Н м (3,1 кгс-м)
Позиции
1. Болт
2. Шайба
3. Резиновая опора
4. Резиновая опора
5. Направляющая втулка
6. Кожух вентилятора
Технические условия на затяжку соединений
Разборка

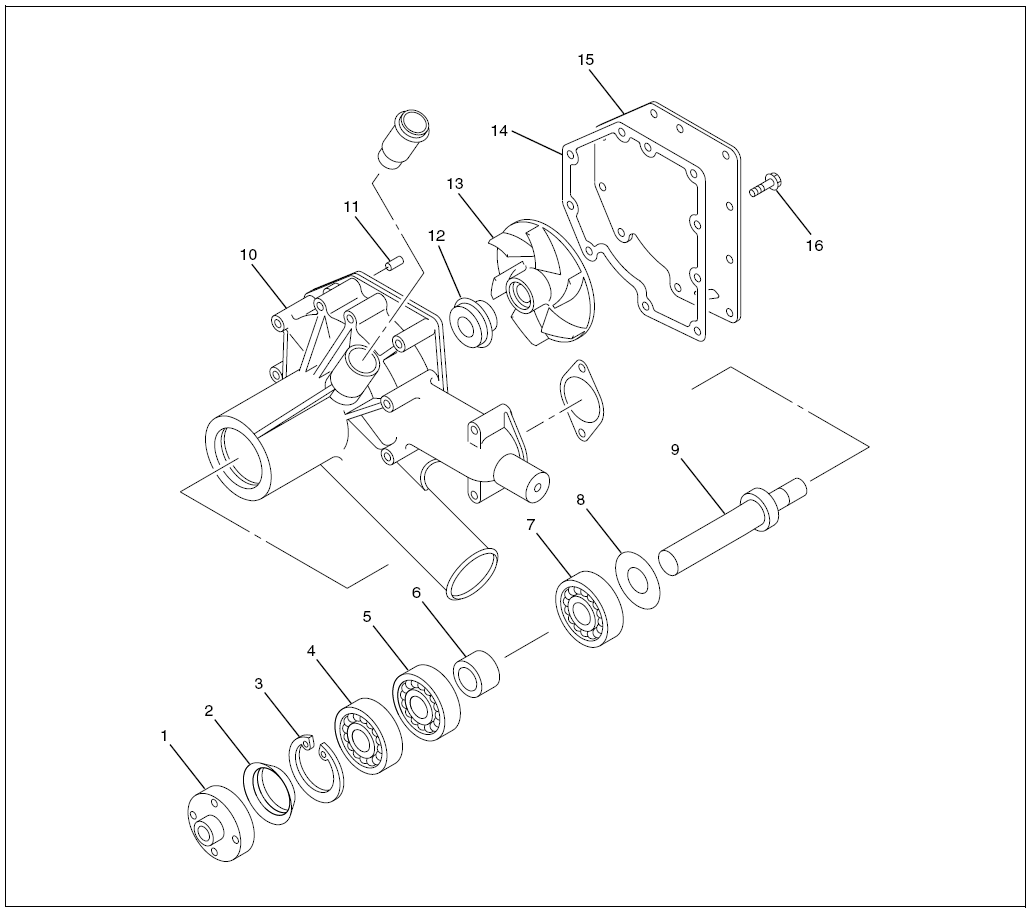

Позиции
1. Ступица
2. Пылезащитная крышка
3. Стопорное кольцо
4. Подшипник
5. Подшипник
6. Распорная втулка
7. Подшипник
8. Шайба
9. Вал
10. Корпус водяного насоса
11. Установочный штифт
12. Уплотнение
13. Лопастное колесо
14. Прокладка
15. Крышка
16. Болт
1. Снимите заднюю крышку с корпуса насоса.
2. Пользуясь съемником 1-8521-0062-0, снимите лопастное колесо.
3. Пользуясь съемником, снимите ступицу водяного насоса.
4. Снимите пылезащитную крышку и стопорное кольцо.
5. Снимите вал насоса с шариковыми подшипниками.
• Пользуясь пластмассовым молотком, выбейте вал насоса со стороны лопастного колеса.
6. Пользуясь ручным прессом, снимите подшипники с вала.
7. Снимите уплотнение
Проверка и ремонт
Если во время проверки обнаружится чрезмерный износ или повреждения, проведите необходимые регулировки, ремонт и замену деталей.
Лопастное колесо водяного насоса
1. Проверьте лопастное колесо, нет ли коррозии.
Вал водяного насоса
1. Измерьте натяг в соединении ступицы водяного насоса с валом, и лопастного колеса с валом.
Если измеренный натяг меньше указанного предельно допустимого значения, вал насоса и/или ступица и лопастное колесо должны быть заменены.
Натяг в соединении ступицы и вала насоса:
Предельно допустимое значение: 0,048-0,078 мм Натяг в соединении лопастного колеса и вала насоса:
Предельно допустимое значение: 0,022-0,062 мм
2. Тщательно очистите подшипники от смазки.
3. Послушайте, не наблюдается ли чрезмерный шум подшипника при его вращении.
Чрезмерный шум подшипника при его вращении указывает на большой износ подшипника.
Сборка
1. Установите шариковые подшипники на вал водяного насоса.
• Смажьте вал водяного насоса моторным маслом.
• Установите вал водяного насоса и подшипники на подкладки.
• Сгруппируйте шайбу (4), шариковый подшипник (3), распорную втулку (2) и подшипники (1).
Пользуясь ручным прессом, плавно запрессуйте вал водяного насоса так, чтобы подшипники сели на место.
2. Установите вал водяного насоса с подшипниками, в корпус водяного насоса.
• Набейте подшипники смазкой многоцелевого назначения.
• Установите корпус водяного насоса на плиту ручного пресса.
ПРИМЕЧАНИЕ:
Чтобы не повредить вал водяного насоса, между подкладками и валом насоса установите мягкие латунные или медные прокладки.
• Установите вал насоса, в сборе с подшипниками, на корпус насоса.
• Пользуясь ручным прессом, плавно запрессуйте вал водяного насоса в корпус водяного насоса.
ПРИМЕЧАНИЕ:
Сажая подшипники на место, не пользуйтесь молотком или другим подобным предметом. Подшипники могут быть повреждены.
Установите стопорное кольцо и пылезащитщитную крышку.
• Пользуясь круглогубцами, установите стопорное кольцо в канавку корпуса водяного насоса.
• Установите пылезащитную крышку так, чтобы буртик был обращен наружу.
4. Установите уплотнение в корпус водяного насоса.
Запрессуйте уплотнение в казанное положение, пользуясь ручным прессом и оправкой 1-85220-047-0
Положение установки уплотнения (А):
11,0-11,6 мм
Установите лопастное колесо на вал водяного насоса.
• Напрессуйте лопастное колесо, пользуясь ручным прессом.
• Лопастное колесо должно быть установлено вровень с торцовой поверхностью вала.
6. Пользуясь ручным прессом, плавно напрессуйте ступицу водяного насоса на вал водяного насоса, соблюдая указанный размер.
Размер (А): 202,9 мм
7. Установите заднюю крышку, с новыми прокладками, на корпус водяного насоса.
Специальный инструмент
| Рисунок | Номер детали/Наименование |
 |
1-8521-0062-0 Съемник лопастного колеса |
 |
1-8522-0047-0 Оправка для установки уплотнения |
